昂盛达 多协议双向电源 ASD-PD9012A
|
ASD-PD9012A多协议智能PD电源 |
|||
|
参数 |
|||
|
通道数 |
2 |
||
|
功能 |
电源 |
负载 |
|
|
测量范围 |
电压 |
0~48V |
0~48V |
|
电流 |
0~6A |
0~10A |
|
|
功率 |
0~240W |
0~240W |
|
|
支持协议类型 |
协议 |
PD3.1、QC2.0、QC3.0 |
PD3.1、QC2.0、QC3.0、 AFC、FCP、SCP、SSCP、VOOC |
|
设定值解析度 |
电压 |
1mV |
|
|
电流 |
1mA |
||
|
回读值解析度 |
电压 |
1mV |
|
|
电流 |
1mA |
||
|
设定值精确度 （25 °C） |
电压 |
±(0.1%+0.025%FS) |
|
|
电流 |
±(0.1%+0.08%FS) |
||
|
回读值精确度 （25 °C） |
电压 |
±(0.1%+0.025%FS) |
|
|
电流 |
±(0.1% +0.08%FS) |
||
|
纹波测试 |
频率 |
- |
50Hz---500KHz |
|
电压 |
- |
0---3000mV |
|
|
整机特性 |
|||
|
电网输入 |
电压 |
100~240Vac |
|
|
频率 |
47~63Hz |
||
|
测试接口 |
GX20-10航空插座 |
||
|
数据存储 |
USB2.0 |
||
|
散热方式 |
风扇 |
风量：37.2 CFM；噪音：38.4 dB(A) |
|
|
温度 |
操作环境 |
0 to 40 °C |
|
|
尺寸 |
设备尺寸 |
222mm x 260mm x 115mm |
|
|
包装尺寸 |
315mm x 295mm x 175mm |
||
|
重量 |
产品重量 |
3.3 Kg |
|
|
包装总重量 |
3.9Kg |
||

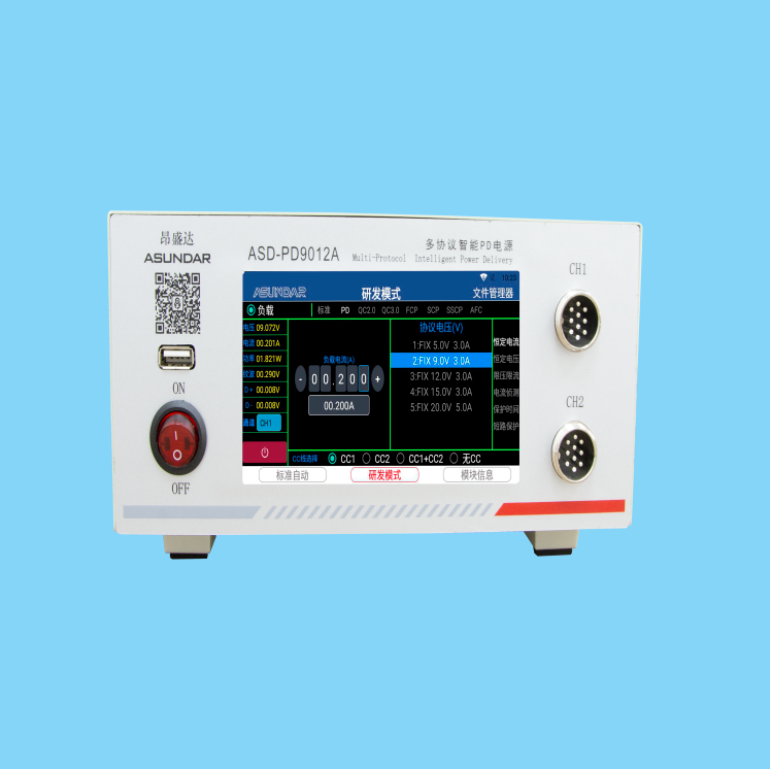

ASD-PD9012A多协议智能PD电源集成安卓触摸屏上位机，电源和负载状态可选择切换，且兼容QC、PD多种快充协议。主要用于适配器、移动电源、车充等充放电产品 PCBA和成品的功能检测、参数测试及性能评估。其最大供电电压48V，电流6A，功率240W。最大带载电压48V，电流10A，功率240W。即可作为QC、PD快充电源对外供电，亦可侦测产品快充协议、电压及电流范围，测试产品过流保护、短路保护等功能。支持手动及自动测试，既适用于研发调试和性能评估，亦便于生产线批量检测使用。
