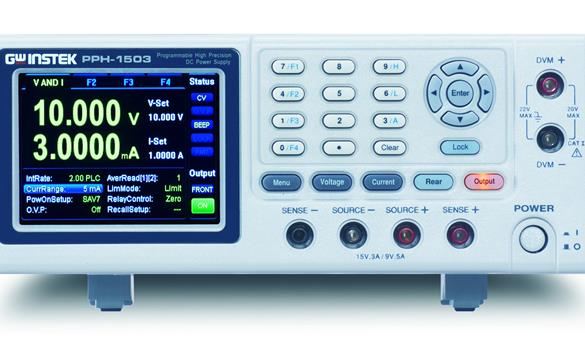

固纬可编程单通道（线性）直流电源PPH-1503
PPH-1503是一款高速瞬态响应直流源，也是高性能直流电源，为数字无线通讯产品提供峰值电流测试。优良的电压瞬态响应特性能够防止由于低电压下降沿触发而引起的测试中断。
PPH-1503和很多通信标准兼容，包括：GSM,CDMA,TDMA,DECT和其他标准。
PPH-1503可编程高精度直流电源在前后面板的输入端口处各有一个附加DVM（数字电压表）。它测量范围有限，仅限于低直流电压的测量。它可以用来监视测试点上的电压，以及测试夹具上的电压。DVM既可通过仪器前面板编程，也可远程使用SCPI编程命令。双量程功能允许在额定功率范围内灵活有效的设定电压和电流。PPH-1503提供了一个内置先进的测量系统，能准确地测量设备在不同状态下的电池电流消耗，如通话模式，活动模式，待机模式和关机 / 睡眠模式。为确保设备的正常运行，在这些模式中进行的测量是至关重要的。在生产过程中的功能测试，PPH-1503提供的电源可替代设备上的主要电池。
当输出超过额定电压和电流时，PPH-150可编程高精度直流电源可执行在CV或CC模式。虽然DC电源可以工作在这两个模式，但它被设计成恒压源。当仪器打开恒压模式时，电压只能上升到设定值。标准直流电源的远端感测带宽和转换速率足够补偿负载导线的压降，且缓慢到负载变化的适度水平。针对目前数字窝蜂电话的高脉冲电流而言，对操作在远端感测模式的标准直流电源提出了挑战。它们的带宽和转换率不足以应对0.05到2A/us转换率的这些设备。如果一个大电压瞬变出现在负载端，传统的直流电源无法跟上负载的变化率。
当测试电路是有源电路时，PPH-1503具有电流吸收功能。体现在测试电路中的电压大于电源输出电压，并会自动消耗外部的电流。当这个功能在正常工作状态时，相当于一个恒压负载而不是恒流负载。电源输出端的电流损耗从正端流向负端。电源不能控制吸收电流的大小。
PPH-1503具有Relay（继电器）控制功能，当打开时，它和电源的电流限值同步。外部relay控制分为Lim Relay（时限继电器）和Trip Relay（切断继电器）两个不同的类型。Lim Relay用于恒流模式组合（CC模式），当电流达到其设定值时，Relay控制信号将变为高电平，当电流低于设定值时，Relay控制信号将回到低电平。Trip Relay用于恒流模式组合（CC模式），当电流达到其设定值时，Relay控制信号变为高电平且电源关闭输出, 当输出打开且电流仍小于设定值时，Relay控制信号回到低电平。
固纬电子PPH-1503高速电源介绍http://v.youku.com/v_show/id_XNjA0MTI5Nzcy.html?spm=a2hzp.8253869.0.0
快速选型
| 型号 | 电流 低档5A 高档3A |
电压 | 功率 | 功能 | 标配接口 | |
| PPH-1503 | 9V | 45W | 线性 | USB/LAN/GPIB | ||
| 15V | 45W | |||||
| PPH-1503D | ch1 | 低档5A-高档3A | 低档9V-高档15V | 45W | 线性 | USB/LAN/GPIB |
| ch2 | 1.5A | 12V | 18W | |||
| PPH-1506D | ch1 | 低档5A-高档3A | 低档9V-高档15V | 45W | 线性 | USB/LAN/GPIB |
| ch2 | 3A | 12V | 36W | |||
| 详细规格 | |
| 额定输出 | |
| 电压 | 0−15V |
| 电流 | 0-5A(9V);0-3A(9V-15V) |
| 动态电流 | 0-5A |
| 编程精度 | |
| 电压 | 0.05%+10mV |
| 电流 | 0.16%+5mA |
| DC测量精度 | |
| 电压 | 0.05%+3mV |
| 电流 | 范围:5A:0.2%+400uA；5mA:0.2%+1uA |
| 纹波和噪声 | |
| 电压(rms/p-p) | 3mV/8mV |
| 电流(rms) | NA |
| 负载调节率 | |
| 电压 | 0.01%+2mV |
| 电流 | 0.01%+1mA |
| 线性调节率 | |
| 电压 | 0.5mV |
| 电流 | 0.5mA |
| 响应时间（10倍负载变动） | |
| 瞬态响应时间 | <40μs to within 100mV ；<80μs to within 20mV(1000% load change） |
| DVM | |
| 直流读取精度( 25°C ±5°C) | 0.05% +3mV |
| 最大直流电压差 | 0-20VDC |
| 平均编程分辨率 | |
| 电压 | 5mV |
| 电流 | 1.25 mA |
| 平均电流测量分辨率 | |
| 高档 | 100uA |
| 低档 | 0.1uA |
| 吸收电流 | |
| 2A (Vout<=5V) ; 2A-0.1*(Vout-5) (Vout>5V) | |
| 标准接口 | |
| GPIB, USB , LAN | |
| 存储 | |
| 5 sets | |
| 尺寸 | |
| 222(W) * 86(H) * 363(D) mm | |
| 重量 | |
| 4.2KG | |
| 输入功耗 | |
| 150VA | |
| 电源 | |
| AC 100-120V,220-240V 50/60Hz | |
附件：
用户手册(CD) x 1
快速启动指南 x 1
电源线 x 1 (取决于地区)
GTL-117 测试线 (10A 最大)
GTL-204测试线 (10A 最大)
GTL-203A测试线 (3A 最大)
可选配件
GTL-248 GPIB 线 (2.0M)
GTL-251 GPIB-USB-HS (高速)
GTL-246 USB线
3.5 寸TFT LCD 显示
内建数字电压表功能
高测量分辨率 (1mV/0.1mA for 5A Range) ；(1mV/0.1μA for 5mA Range)
外部继电器控制
输出打开/关闭控制
数字面板控制
前后输出控制键
键盘锁功能
5组面板设定保存/呼叫设置并自动生成10组开机状态设置
高速瞬态响应时间
OVP/OCP/OTP 保护功能避免 DUT 损坏
软件校准
多种标准接口： USB / LAN / GPIB
